        首頁 > 產品展示 > 脹套(脹緊套) > Z5型(國標Z5)
        產品

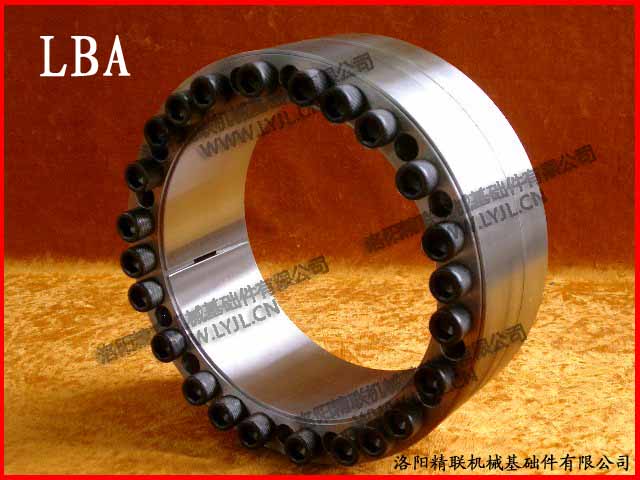

        Z5型(國標Z5)

        脹套(脹緊套)
        • 產品概述
        • 詳細參數
        • 文檔下載
        產品簡介
        • 使用脹套使主機零件制造和安裝簡單。安裝脹套的軸和孔的加工不像過盈配合那樣要求高精度的制造公差。脹套安裝時無須加熱,冷卻或加壓設備,只需將螺栓按要求的力矩擰緊即可。且調整方便,可以將輪轂在軸上方便地調整到所需位置。脹套也可用來聯結焊接性差的零件。
        • 脹套的使用壽命長,強度高。脹套依靠摩擦傳動,對被聯結件沒有鍵槽削弱,也無相對運動,工作中不會產生磨損。
        • 脹套在超載時,將失去聯結作用,可以保護設備不受損害。
        • 脹套聯結可以承受多重負荷,其結構可以做成多種樣式。根據安裝負荷大小,還可以多個脹套串聯使用。
        • 脹套拆卸方便,且具有良好的互換性。由于脹套能把較大配合間隙的軸轂結合起來,拆卸時將螺栓擰松,即可使被聯結件容易拆。脹緊時,接觸面緊密貼合不易銹蝕,也便于拆開。


        適用場景
        Z5型脹緊套與Z4型比較各錐環錐度相同,且內環中間有凸緣,便于拆卸。Z5型結合面較長,錐度較小,用于傳遞較大載荷和對中精度要求較高的場合。

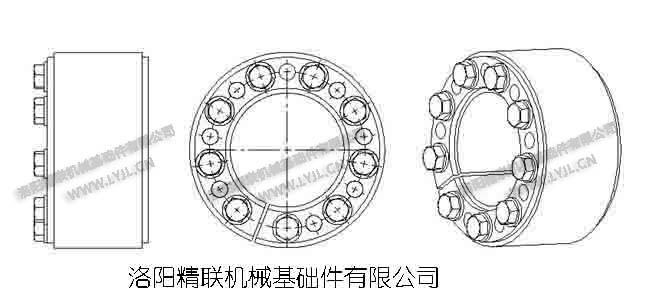

        外形尺寸

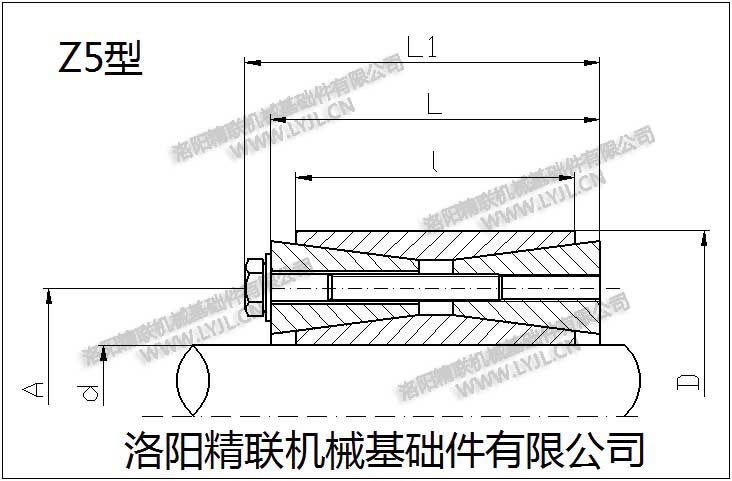

        Z5型
        基本尺寸
        扭矩
        規格
        dimensions
        Mt
        d×D
        l
        L
        L1
        (pax=0)
        mm
        mm
        Nm
        100×145
        60
        65
        77
        14400
        110×155
        60
        65
        77
        15800
        120×165
        60
        65
        77
        20800
        130×180
        68
        74
        86
        28100
        140×190
        68
        74
        86
        36300
        150×200
        68
        74
        86
        39000
        160×210
        68
        74
        86
        48500
        170×225
        75
        81
        95
        60600
        180×235
        75
        81
        95
        64100
        190×250
        88
        94
        108
        75200
        200×260
        88
        94
        108
        95000
        210×275
        98
        104
        120
        102000
        220×285
        98
        104
        120
        109000
        240×350
        98
        104
        120
        158000
        250×315
        98
        104
        120
        167500
        260×325
        98
        104
        120
        178000
        280×355
        120
        126
        144
        222500
        300×375
        120
        126
        144
        248000
        320×405
        135
        142
        162
        344000
        340×425
        135
        142
        162
        365000
        360×455
        158
        165
        187
        480000
        380×475
        158
        165
        187
        508000
        400×495
        158
        165
        187
        535000
        420×515
        158
        165
        187
        673000
        450×555
        172
        180
        204
        832000
        480×585
        172
        180
        204
        948000
        500×605
        190
        180
        204
        988000
        530×640
        190
        200
        227
        1145000
        560×670
        190
        200
        227
        1210000
        600×710
        190
        200
        227
        1380000
