首頁 > 產品展示 > 聯軸器 > WKL-12型

產品展示

風電鎖緊盤

液壓鎖緊盤

HYD-22型

鎖緊盤(收縮盤)

脹套(脹緊套)

脹套(新型)

聯軸器

凸輪逆止器

緊定套

退卸套

鎖緊螺母

法蘭聯軸器

鎖緊盤聯軸器

萬向節聯軸器

鎖緊墊圈

KM型

產品

聯軸器系列

WKL-12型

聯軸器

產品概述
詳細參數
文檔下載

產品簡介
• WKL12長型設計類型，補償了軸末端之間的軸向距離.

適用場景
軸的直徑從9mm到420mm，可傳輸?shù)霓D(zhuǎn)矩從0.04KNM到1839KNM.

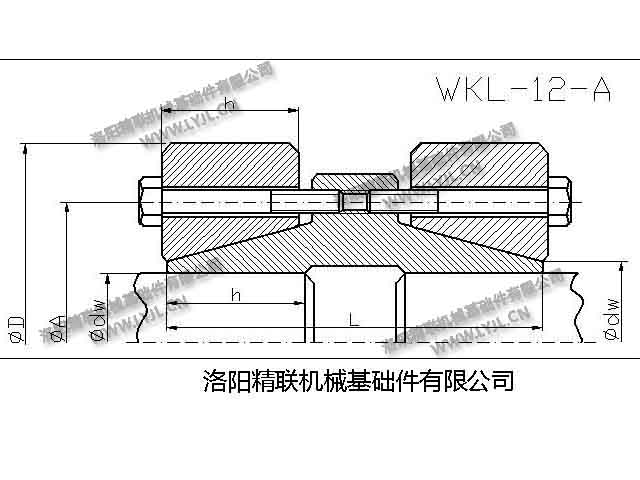

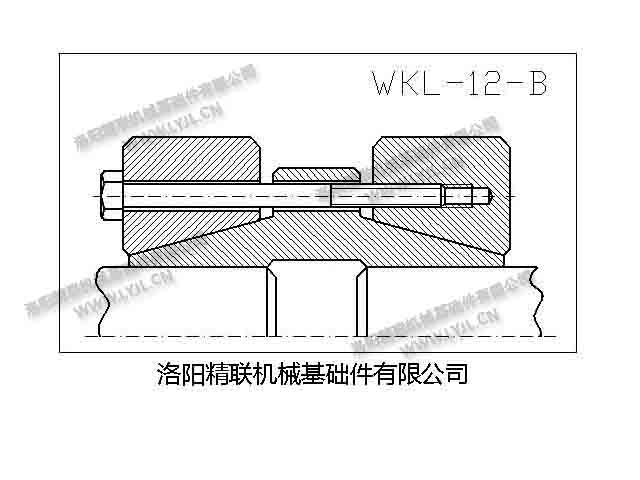

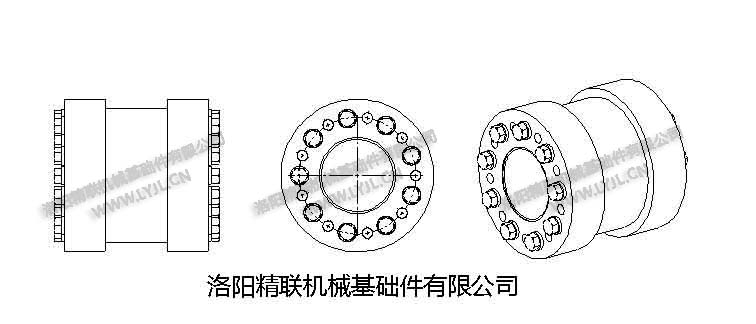

外形尺寸

WKL12系列	基本參數						額定負荷		螺栓		重量
型號	dw	D	L	h	A	d1	扭矩	軸向力	擰緊力矩	規格	Weight
Type	mm	mm	mm	mm	mm	mm	Nm	kN	Nm	mm	kg
WKL 10-12	9	39	32	10	25	13	40	8	12	M6	0.3
	10						40	9
	11						50	10
WKL 12-12	12	44	38	13	28	16	70	11	12	M6	0.4
	13						80	12
	14						90	13
WKL 15-12	15	52	50	15	36	21	160	21	29	M8	0.7
	17						200	24
	19						260	27
WKL 20-12	20	60	54	17	42	26	290	29	29	M8	1
	22						350	32
	24						410	35
WKL 25-12	25	66	62	19	48	32	490	40	29	M8	1.3
	27						580	43
	29						660	46
WKL 30-12	30	76	70	21	56	38	770	51	29	M8	1.9
	32						870	55
	35						1,050	60
WKL 40-12	36	96	80	25	70	47	1,300	70	58	M10	3.5
	40						1,800	92
	43						2,300	109
WKL 50-12	44	112	90	30	84	58	2,300	102	100	M12	5.3
	50						3,400	137
	54						4,300	161
WKL 60-12	55	120	120	34	94	66	4,100	150	100	M12	7.5
	60						5,500	183
	62						6,100	197
WKL 70-12	63	148	140	40	112	79	6,200	196	100	M12	13.8
	70						8,600	245
	73						9,700	266
WKL 80-12	74	170	170	44	130	94	10,000	282	160	M14	22
	80						13,000	326
	85						15,000	364
WKL 90-12	86	185	200	50	144	104	17,000	387	240	M16	29.6
	90						19,000	421
	95						22,000	466
WKL 100-12	96	197	210	54	156	114	23,000	487	240	M16	34.3
	100						26,000	523
	106						31,000	579
WKL 120-12	107	230	230	65	174	134	35,000	659	240	M16	52.6
	120						48,000	796
	125						53,000	850
WKL 140-12	126	290	250	76	206	160	56,000	895	470	M20	94
	140						74,000	1,064
	150						89,000	1,188
WKL 160-12	150	320	280	83	234	180	82,000	1,096	470	M20	123
	160						97,000	1,216
	165						105,000	1,277
WKL 180-12	165	340	310	94	276	205	116,000	1,404	470	M20	151
	180						145,000	1,613
	185						156,000	1,684
WKL 200-12	185	370	350	107	290	226	167,000	1,805	470	M20	198
	200						203,000	2,034
	210						230,000	2,190
WKL 220-12	210	405	390	118	320	246	234,000	2,224	820	M24	258
	220						262,000	2,385
	230						293,000	2,548
WKL 240-12	230	430	430	128	340	266	273,000	2,377	820	M24	313
	240						304,000	2,536
	250						337,000	2,696
WKL 260-12	240	460	450	138	366	288	325,000	2,712	1,210	M27	382
	250						361,000	2,888
	260						398,000	3,065
WKL 280-12	260	485	470	166	400	308	424,000	3,260	1,210	M27	434
	270						466,000	3,455
	280						511,000	3,652
WKL 300-12	280	520	470	174	420	328	530,000	3,782	1,210	M27	498
	290						578,000	3,986
	300						629,000	4,191
WKL 320-12	300	550	510	190	446	348	661,000	4,406	1,640	M30	598
	310						716,000	4,622
	320						774,000	4,841
WKL 340-12	320	590	510	194	466	368	803,000	5,019	1,640	M30	691
	330						866,000	5,250
	340						932,000	5,482
WKL 360-12	340	650	530	202	500	398	965,000	5,676	2,650	M33	897
	350						1,035,000	5,914
	360						1,108,000	6,154
WKL 390-12	370	670	580	224	530	428	1,191,000	6,439	2,650	M33	998
	380						1,270,000	6,687
	390						1,352,000	6,936
WKL 420-12	400	740	600	238	560	448	1,634,000	8,171	2,650	M33	1,282
	410						1,733,000	8,456
	420						1,836,000	8,743
