產品展示

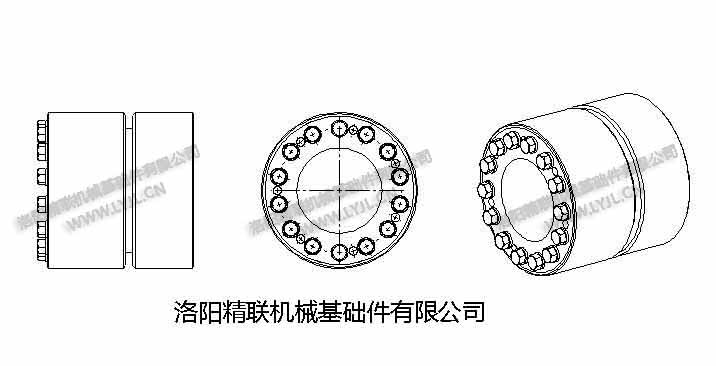

WKD型

聯軸器

產品概述
詳細參數
文檔下載

產品簡介
• WKD型聯軸器結構簡單、安裝空間小。軸的公差h8，適應性強。外環切有溝槽，指示連接軸安裝距離，控制安裝位置長短。擰緊螺栓和錐面涂潤滑油，圓錐自鎖，拆卸時使用拆卸螺栓。
•安裝拆卸同鎖緊盤，安裝檢查：夾緊環和中環部分必須牢固接觸。

適用場景
軸的直徑從8mm到160mm，可傳輸?shù)霓D(zhuǎn)矩從0.02KNM到117.5KNM.

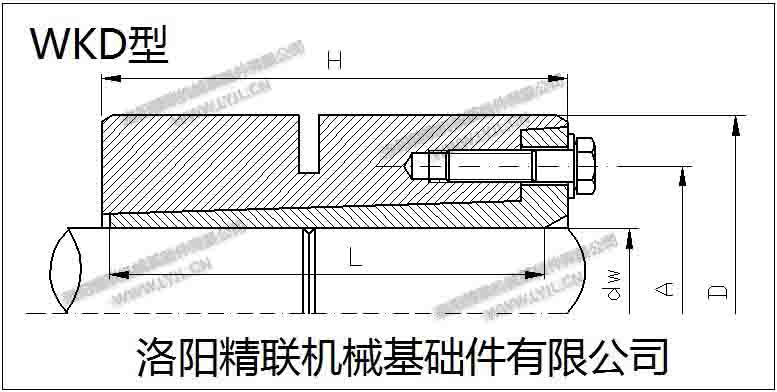

外形尺寸

聯軸器 WKD	軸徑	額定扭矩	額定軸向力	擰緊力矩	基本尺寸				重量
型號	dw	MT(Pax=0)	Pax(Mx=0）	Ma	D	A	H	L	Weight
Type	mm	Nm	KN	Nm	mm	mm	mm	mm	Kg
WKD10	8	20	5	5	35	24	26	24	0.19
	10	30	6
WKD12	11	40	7	5	40	26	30	27	0.27
	12	60	10
WKD15	14	90	13	12	45	30	34	31	0.38
	15	120	16
WKD20	18	200	22	12	50	38	42	38	0.56
	20	280	28
WKD25	22	290	26	12	55	42	50	46	0.78
	25	390	30
WKD30	28	510	36	12	60	48	56	52	0.97
	30	640	43
WKD35	32	810	50	12	66	54	62	57	1.27
	35	1000	57
WKD40	36	1,220	68	12	78	62	70	65	2.07
	40	1,600	80
WKD50	42	1,900	90	29	94	76	88	82	3.84
	50	3,100	124
WKD60	55	4,080	148	29	114	90	104	96	6.39
	60	5,100	170
WKD70	65	6,400	197	29	128	102	120	114	9
	70	7,700	220
WKD80	75	10,600	282	58	146	116	136	130	13.16
	80	12,900	322
WKD90	85	14,400	339	58	164	130	150	142	18.19
	90	17,000	378
WKD100	95	23,000	484	100	176	146	164	156	22.2
	100	27,200	544
WKD110	105	31,300	595	100	190	156	178	170	27.52
	110	36,100	656
WKD120	115	39,800	692	240	205	172	190	180	33.74
	120	45,600	763
WKD140	130	61,400	944	240	240	196	210	200	52.7
	140	73,200	1,046
WKD160	150	96,000	1,280	470	280	224	230	216	79.27
	160	117,500	1,469
