產品

脹套(新型)系列

ISN1型

脹套(新型)

產品概述
詳細參數
文檔下載

產品簡介
• 位于軸向的ISN1系列。

適用場景
軸的直徑從20mm-500mm,可傳輸?shù)霓D(zhuǎn)矩從0.3KNM-723KNM。

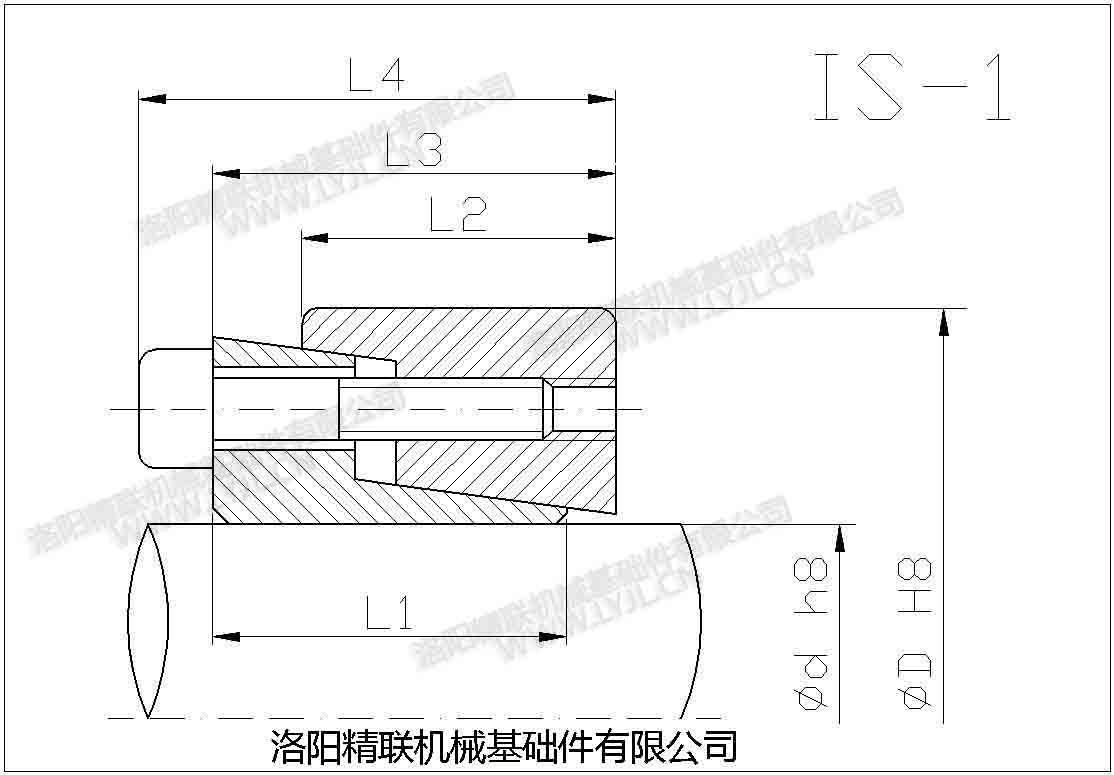

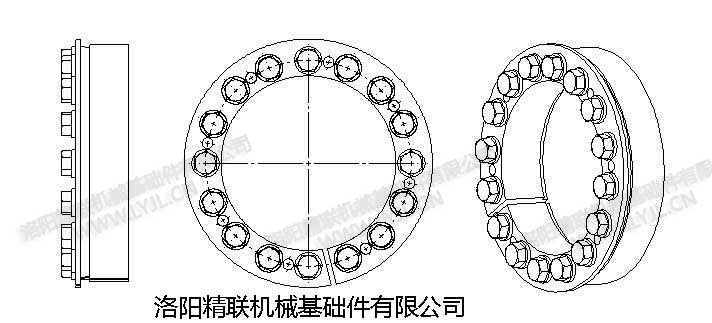

外形尺寸

ISN1系列	型號	額定負荷		基本參數					螺栓		表面壓力		重量
		扭矩	軸向力	L1	L2	L3	L4	L5	數量與規格	擰緊力矩	軸	軸套	Weight
系列	d×D	Nm	kN	mm	mm	mm	mm	mm		Nm	N/mm^2		kg
ISN1	20×47	300	28	20	17	23	29	3	6-M6	17	185	93	0.2
ISN1	22×47	300	28	20	17	23	29	3	6-M6	17	168	93	0.2
ISN1	24×50	300	28	20	17	23	29	3	6-M6	17	154	87	0.2
ISN1	25×50	300	28	20	17	23	29	3	6-M6	17	148	87	0.2
ISN1	28×55	500	37	20	17	23	29	3	8-M6	17	176	105	0.3
ISN1	30×55	600	37	20	17	23	29	3	8-M6	17	164	105	0.3
ISN1	35×60	700	42	20	17	23	29	3	9-M6	17	158	109	0.3
ISN1	40×65	900	46	20	17	23	29	3	10-M6	17	154	112	0.3
ISN1	45×75	1,600	69	24	20	28	36	4	8-M8	41	168	121	0.5
ISN1	50×80	2,000	80	24	20	28	36	4	9-M8	41	170	127	0.6
ISN1	55×85	2,400	87	24	20	28	36	4	10-M8	41	171	133	0.6
ISN1	60×90	2,600	87	24	20	28	36	4	10-M8	41	157	126	0.7
ISN1	65×95	3,400	105	24	20	28	36	4	12-M8	41	174	143	0.7
ISN1	70×110	4,800	137	29	24	34	44	5	10-M10	83	177	136	1.3
ISN1	75×115	5,100	137	29	24	34	44	5	10-M10	83	166	130	1.4
ISN1	80×120	6,100	151	29	24	34	44	5	10-M10	83	171	138	1.4
ISN1	85×125	7,000	165	29	24	34	44	5	12-M10	83	175	144	1.5
ISN1	90×130	7,400	165	29	24	34	44	5	12-M10	83	166	138	1.6
ISN1	95×135	8,000	163	29	24	34	44	5	12-M10	83	157	133	1.6
ISN1	100×145	10,000	196	33	28	38	50	5	11-M12	145	175	142	2.2
ISN1	110×155	11,000	196	33	28	38	50	5	11-M12	145	159	133	2.4
ISN1	120×165	16,000	264	33	28	38	50	5	14-M12	145	186	159	2.6
ISN1	130×180	20,000	301	38	33	43	55	5	16-M12	145	170	142	3.6
ISN1	140×190	21,000	301	38	33	43	55	5	16-M12	145	158	134	3.9
ISN1	150×200	25,000	332	38	33	43	55	5	18-M12	145	166	143	4.1
ISN1	160×210	27,000	339	38	33	43	55	5	18-M12	145	156	137	4.3
ISN1	170×225	35,000	414	43	38	49	63	5	16-M14	230	158	135	5.7
ISN1	180×235	42,000	465	43	38	49	63	5	18-M14	230	168	145	6.0
ISN1	190×250	51,000	537	51	46	57	71	5	21-M14	230	156	132	8.3
ISN1	200×260	62,000	620	51	46	57	71	5	24-M14	230	170	145	8.6
ISN1	220×285	79,000	719	55	50	61	77	5	20-M16	355	164	139	11
ISN1	240×305	92,000	763	55	50	61	77	5	21-M16	355	158	137	12
ISN1	260×325	112,000	863	55	50	61	77	5	24-M16	355	167	147	13
ISN1	280×355	145,000	1,039	65	60	73	91	5	24-M18	485	159	136	19
ISN1	300×375	175,000	1,168	65	60	73	91	5	24-M18	485	167	145	20
ISN1	320×405	242,000	1,510	77	72	85	105	5	24-M20	690	170	144	29
ISN1	340×425	257,000	1,510	77	72	85	105	5	24-M20	690	160	137	31
ISN1	360×455	338,000	1,879	89	84	99	121	5	24-M22	930	156	130	42
ISN1	380×475	357,000	1,879	89	84	99	121	5	24-M22	930	147	125	44
ISN1	400×495	438,000	2,192	89	84	99	121	5	28-M22	930	163	140	46
ISN1	420×515	493,000	2,349	89	84	99	121	5	30-M22	930	167	144	49
ISN1	440×545	566,000	2,573	101	96	113	137	5	32-M24	1,200	161	137	64
ISN1	460×565	592,000	2,573	101	96	113	137	5	32-M24	1,200	154	132	67
ISN1	480×585	617,000	2,571	101	96	113	137	5	32-M24	1,200	148	128	69
ISN1	500×605	723,000	2,892	101	96	113	137	5	36-M24	1,200	160	139	72
