首頁 > 產品展示 > 脹套(新型) > IS1型

產品展示

風電鎖緊盤

液壓鎖緊盤

HYD-22型

鎖緊盤(收縮盤)

脹套(脹緊套)

脹套(新型)

聯軸器

凸輪逆止器

緊定套

退卸套

鎖緊螺母

法蘭聯軸器

鎖緊盤聯軸器

萬向節聯軸器

鎖緊墊圈

KM型

產品

脹套(新型)系列

IS1型

脹套(新型)

產品概述
詳細參數
文檔下載

產品簡介
• IS1系列用于小的安裝空間。

適用場景
軸的直徑從20mm-500mm,可傳輸?shù)霓D(zhuǎn)矩從0.3KNM-880KNM。

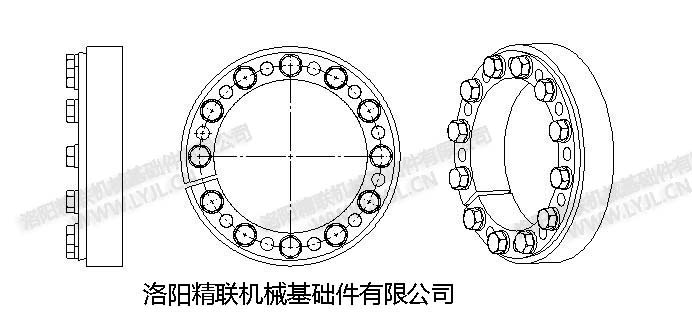

外形尺寸

IS1系列	型號	額定負荷		基本參數				螺栓		表面壓力		重量
		扭矩	軸向力	L1	L2	L3	L4	數量與規格	擰緊力矩	軸	軸套	Weight
系列	d×D	Nm	kN	mm	mm	mm	mm		Nm	N/mm^2		kg
IS1	20×47	300	34	20	17	23	29	5-M6	17	242	121	0.2
IS1	22×47	400	34	20	17	23	29	5-M6	17	220	121	0.2
IS1	24×50	400	34	20	17	23	29	5-M6	17	202	114	0.2
IS1	25×50	400	34	20	17	23	29	5-M6	17	194	114	0.2
IS1	28×55	600	43	20	17	23	29	6-M6	17	208	124	0.3
IS1	30×55	600	43	20	17	23	29	6-M6	17	194	124	0.3
IS1	35×60	900	51	20	17	23	29	7-M6	17	194	133	0.3
IS1	40×65	1,000	51	20	17	23	29	8-M6	17	194	140	0.3
IS1	45×75	1,800	80	24	20	28	36	6-M8	41	198	142	0.5
IS1	50×80	2,300	92	24	20	28	36	7-M8	41	208	156	0.6
IS1	55×85	2,900	105	24	20	28	36	8-M8	41	216	167	0.6
IS1	60×90	3,200	107	24	20	28	36	8-M8	41	198	158	0.7
IS1	65×95	3,800	117	24	20	28	36	9-M8	41	205	169	0.7
IS1	70×110	6,000	171	29	24	34	44	8-M10	83	223	172	1.3
IS1	75×115	6,400	171	29	24	34	44	8-M10	83	208	164	1.4
IS1	80×120	6,800	170	29	24	34	44	8-M10	83	195	157	1.4
IS1	85×125	8,100	191	29	24	34	44	9-M10	83	207	170	1.5
IS1	90×130	9,600	213	29	24	34	44	10-M10	83	217	181	1.6
IS1	95×135	10,000	213	29	24	34	44	10-M10	83	206	175	1.6
IS1	100×145	11,000	224	33	28	38	50	8-M12	145	200	163	2.2
IS1	110×155	14,000	252	33	28	38	50	9-M12	145	205	171	2.4
IS1	120×165	17,000	280	33	28	38	50	10-M12	145	209	179	2.6
IS1	130×180	23,000	355	38	33	43	55	12-M12	145	201	167	3.6
IS1	140×190	24,000	336	38	33	43	55	12-M12	145	186	158	3.9
IS1	150×200	30,000	406	38	33	43	55	14-M12	145	203	175	4.1
IS1	160×210	35,000	435	38	33	43	55	15-M12	145	204	179	4.3
IS1	170×225	42,000	488	43	38	49	63	12-M14	230	186	159	5.7
IS1	180×235	51,000	569	43	38	49	63	14-M14	230	205	178	6.0
IS1	190×250	61,000	643	51	46	57	71	16-M14	230	187	158	8.3
IS1	200×260	72,000	716	51	46	57	71	18-M14	230	200	171	8.6
IS1	220×285	100,000	905	55	50	61	77	16-M16	355	207	175	11
IS1	240×305	108,000	900	55	50	61	77	16-M16	355	189	164	12
IS1	260×325	130,000	996	55	50	61	77	18-M16	355	197	173	13
IS1	280×355	170,000	1,212	65	60	73	91	18-M18	485	188	161	19
IS1	300×375	200,000	1,332	65	60	73	91	20-M18	485	195	169	20
IS1	320×405	275,000	1,716	77	72	85	105	18-M20	690	198	167	29
IS1	340×425	290,000	1,705	77	72	85	105	20-M20	690	187	160	31
IS1	360×455	385,000	2,137	89	84	99	121	20-M22	930	190	159	42
IS1	380×475	430,000	2,263	89	84	99	121	21-M22	930	189	160	44
IS1	400×495	450,000	2,249	89	84	99	121	21-M22	930	180	154	46
IS1	420×515	546,000	2,597	89	84	99	121	24-M22	930	196	169	49
IS1	440×545	660,000	3,000	101	96	113	137	22-M24	1,200	190	161	64
IS1	460×565	690,000	3,000	101	96	113	137	24-M24	1,200	182	156	67
IS1	480×585	720,000	3,000	101	96	113	137	24-M24	1,200	174	150	69
IS1	500×605	880,000	3,522	101	96	113	137	28-M24	1,200	195	170	72
